"Ствольный лук"
|
|
| Mouse | Дата: Воскресенье, 14.06.2009, 14:18 | Сообщение # 1 |
 Главный тут
Группа: Администраторы
Сообщений: 225
Статус: неадекватен
| Давно хотел себе пневматический пистолет, но как-то стоит он от 2000р до 10000р

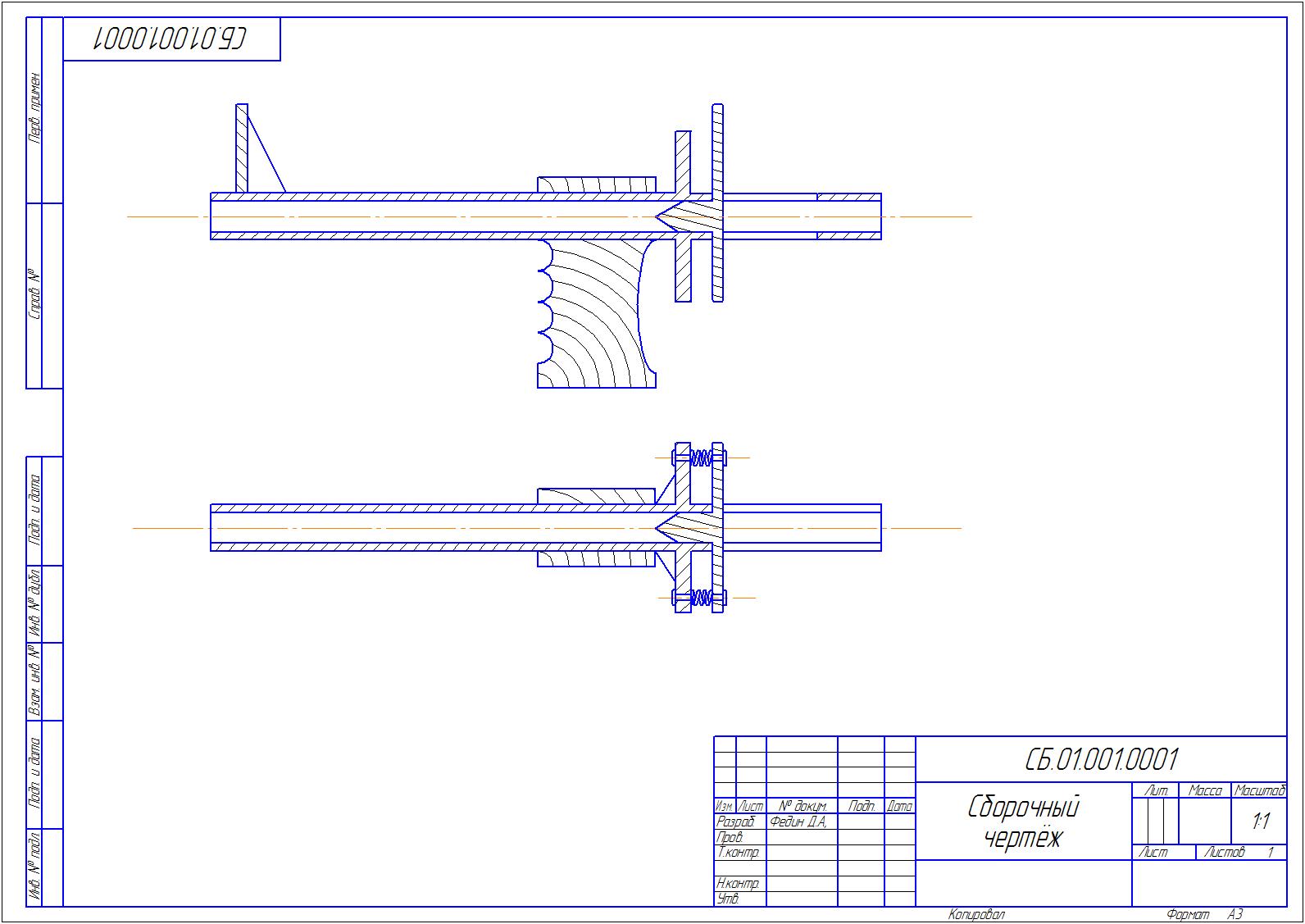

поэтому как-то раз подумал: а ведь там ничего сложного. Придумал вот такую штуку и сварганил в компасе для наглядности. Назвал "Ствольный Лук")) дык, всё очень просто. Заряжаешь патрон, калибр на чертеже не соблюдал, чтоб наглядней было(обычная свинцовая пулька от пневматики) оттягиваешь тетеву (на виде сбоку) -> пружины натягиваются -> отпускаешь -> пружины сжимаются -> "поршень" получает энергию от шипа и улетает в сторону цели по конструкции:
1. Ствол и задняя часть сделаны 1 трубки известного калибра
2. Деревянная ручка: легко выпилить под руку, разрезать пополам и склеить эпокситкой уже со стволом внутри
3. Единственная проблема с сборкой. Это напайка шайб и установка шипа
4. От пружин можно отказаться в пользу обычного медицинского жгута (легче найти и быстрей/легче поставить) вот. поговорим?)
|
| |
| |
| Mouse | Дата: Воскресенье, 14.06.2009, 14:23 | Сообщение # 2 |
|
Главный тут
Группа: Администраторы
Сообщений: 225
Статус: неадекватен
| у кого есть мысли по усовершенствованию - могу расшарить чертёж
|
| |
| |
| Xem | Дата: Понедельник, 15.06.2009, 17:09 | Сообщение # 3 |
 =Халдей=
Группа: Модераторы
Сообщений: 66
Статус: неадекватен
| чё то мельчаешь, Маус! Как же это ты с Гаус-пушки на разработку какого - то примитивного "ствольного лука переметнулся"?
Я уж думал ты ядерную бомбу, как минимум, сварганил!
едрить твою в дышло
|
| |
| |
| Mouse | Дата: Среда, 17.06.2009, 21:58 | Сообщение # 4 |
|
Главный тут
Группа: Администраторы
Сообщений: 225
Статус: неадекватен
| Да вот. Пневматику очень хочу, а стоит сраненький ИЖ от 2000 до 4000 по Туле. А чертил исходя больше из того, что я могу достать, а что не могу
|
| |
| |
| Xem | Дата: Пятница, 19.06.2009, 13:55 | Сообщение # 5 |
|
=Халдей=
Группа: Модераторы
Сообщений: 66
Статус: неадекватен
| При всём уважении, Маус, такая конструкция пулю метров на 10 запустит, не более
едрить твою в дышло
|
| |
| |
| Carrie | Дата: Пятница, 19.06.2009, 22:39 | Сообщение # 6 |
 СемьПотяга
Группа: Проверенные
Сообщений: 111
Статус: неадекватен
| Mouse: а больше и не надо) мне ж не на утку ходить с собаками) так резвлечься. но стоит попробовать сделать сие. я пока в поисках трубки
|
| |
| |
| Xem | Дата: Понедельник, 21.09.2009, 23:24 | Сообщение # 7 |
|
=Халдей=
Группа: Модераторы
Сообщений: 66
Статус: неадекватен
| давай лучше вступать в общество охотников, оформлять ружьё и травматику!
едрить твою в дышло
|
| |
| |
| Mouse | Дата: Понедельник, 12.10.2009, 20:05 | Сообщение # 8 |
|
Главный тут
Группа: Администраторы
Сообщений: 225
Статус: неадекватен
|
|
| |
| |
| Xem | Дата: Четверг, 15.10.2009, 23:39 | Сообщение # 9 |
|
=Халдей=
Группа: Модераторы
Сообщений: 66
Статус: неадекватен
| Объясни принцип действия!
едрить твою в дышло
|
| |
| |
| Mouse | Дата: Четверг, 15.10.2009, 23:59 | Сообщение # 10 |
|
Главный тут
Группа: Администраторы
Сообщений: 225
Статус: неадекватен
| 1. Нажимаем на спусковой крючок
2. Он кривошипом замыкает ключ
3. Который в свою очередь замыкает электрическую цепь
4. Включается двигатель и передаёт движение на полушестерню (она начинает двигаться по часовой стрелке)
5. Она своими зубцами оттягивает Боёк (там есть пазики) - пружина набирает силу
6. Когда у полушестерни не остаётся зубьев, т.е. пазики бойка попадают в пустоту шестерни (место без шипов на ней) -
пружина резко выпрямляется и боёк ударяет по поршню в стволе.
7. хэппи энд)
|
| |
| |
| Mouse | Дата: Пятница, 16.10.2009, 03:58 | Сообщение # 11 |
|
Главный тут
Группа: Администраторы
Сообщений: 225
Статус: неадекватен
| скорострельность в минуту = кол-ву оборотов двигателя в минуту ток патроны подавай)
|
| |
| |
| Xem | Дата: Воскресенье, 18.10.2009, 12:48 | Сообщение # 12 |
|
=Халдей=
Группа: Модераторы
Сообщений: 66
Статус: неадекватен
| Скорострельность в мин. = кол-во рвспрямлений пружины в мин.!
едрить твою в дышло
|
| |
| |
| Xem | Дата: Воскресенье, 18.10.2009, 13:13 | Сообщение # 13 |
|
=Халдей=
Группа: Модераторы
Сообщений: 66
Статус: неадекватен
| Пружина нужна примерно как рессор! и представь себе какой нужен двигатель
едрить твою в дышло
|
| |
| |
| Mouse | Дата: Воскресенье, 18.10.2009, 21:29 | Сообщение # 14 |
|
Главный тут
Группа: Администраторы
Сообщений: 225
Статус: неадекватен
| Quote (Xem) Скорострельность в мин. = кол-во рвспрямлений пружины в мин.!
|
| |
| |
